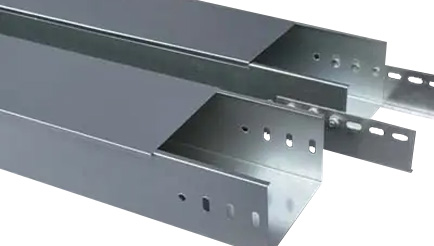

不锈钢桥架安装工艺流程：

定位放线→预埋铁件或膨胀螺栓→支.吊.托架安装→桥架安装→保护接地安装

一、确定始端与终端位置

根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走 向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

二、预埋铁件或膨胀螺栓

1、预埋铁件的自制加工不应小于120mm×80mm×6mm，其锚固圆钢的直径不小于10mm。

2、紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。

3、根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

三、支、吊架安装

1、支架与 吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在3mm范围 内，切口处应无卷边、毛刺；

2、钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；

3、支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；

4、支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm；

5、严禁用电气焊切割钢结构或轻钢龙骨任何部位；

6、吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统。

7、固定支点间距一般不应大于1.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。

8、严禁用木砖固定支架与吊架。

四、桥架安装

1、电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。支、吊架和桥架安装须考虑电缆敷设弯曲半径满足规范小弯曲半径。见下
