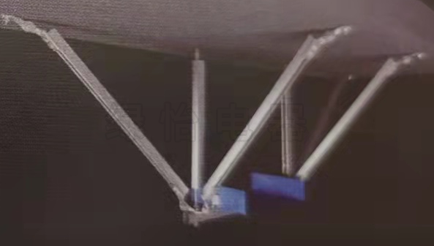

电器桥架侧纵向抗震支吊架系统

定义

建筑机电抗震，指的是管道、风道、电缆桥架等机电设施的设计抗震。在标准颁布之前，国内对于机电设施的保护，沿用的都是承重支撑系统，主要起到承重的作用，基本上是没有考虑抗震设计，给系统安全带来很大的隐患。而《建筑机电工程抗震设计规范》所列明应采取的措施、技术，则定义为抗震支撑系统，以荷载力学为基础，将管道、风道、电缆桥架等机电设施牢固连接于已做抗震设计的建筑体，限制附属机电工程设施产生位移，控制设施振动，井将荷载传递至承载结构上的各类组件或装置。其抗震支撑的主要目的就是安全，即把地震所造成的生命与财产损失减少到较低程度，通俗地来讲，这类产品我们又称之为抗震支吊架。即与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

系统设计的基本要求

建筑机电抗震支撑系统是根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、附属设备所处位置和运行要求等按相关标准经综合分析后确定设计安装。

建筑机电抗震支撑系统中，重要机房不应设置在可能导致其使用功能发生障碍等二次灾害的部位:对于有隔振装置的设备，以及其强烈振动对与连接件有影响的部位，还要考虑到防止设备和建筑结构发生谐振现象，并进行综合考虑和设计。

建筑机电抗震支撑系统设计和制造的支吊架应具有足够的刚度和承载力;使其与建筑结构应有可靠的连接和锚固，应使设备在遭遇设防裂度地震影响后能迅速恢复运转。

建筑机电抗震支撑系统在管道穿越结构墙体的洞口设置，应减少对主要承重结构构件的削弱。管道和设备与建筑结构的连接，应允许二者间有一定的相对变位。

建筑机电抗震支撑系统的基座或连接件具有将设备承受的地震作用全部传递到建筑结构上的功能。建筑结构中，用以固定建筑机电抗震支撑系统的设施预埋件、锚固件的部位，设计和施工中应采取加强措施，使其能承受附属机电工程设 施传给主体结构的地震作用力。
